Описание

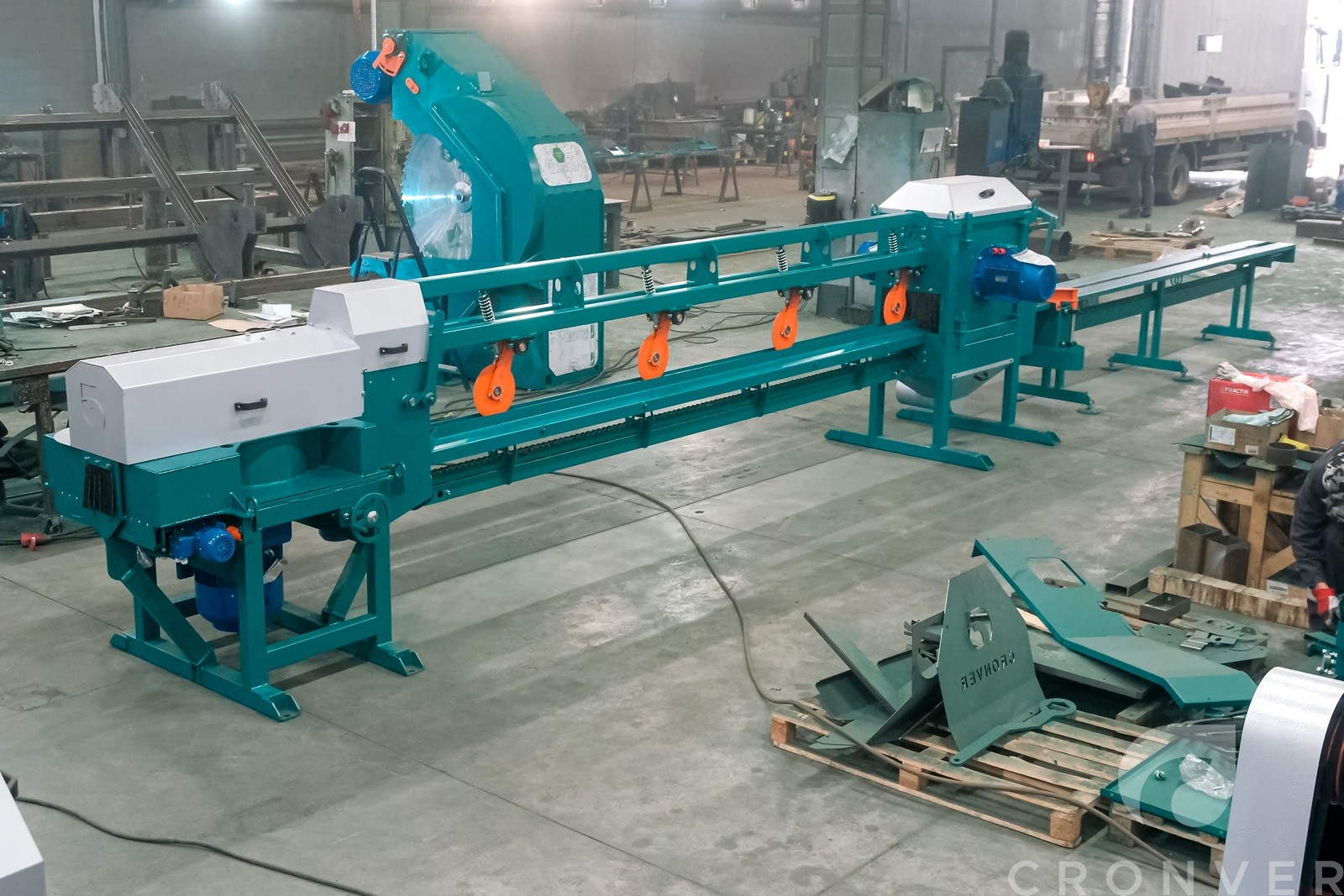

Станок Cronver RSM 400 представляет собой современное, высокоэффективное решение для лесопильных и деревообрабатывающих производств, позволяющее более рационально использовать обрабатываемое сырье.
Ключевой задачей станка является комплексная переработка горбыля в качественную обрезную доску, что позволяет увеличить выход готовой продукции. Простая и надежная система управления обеспечивает высокую эффективность и качество обработки.

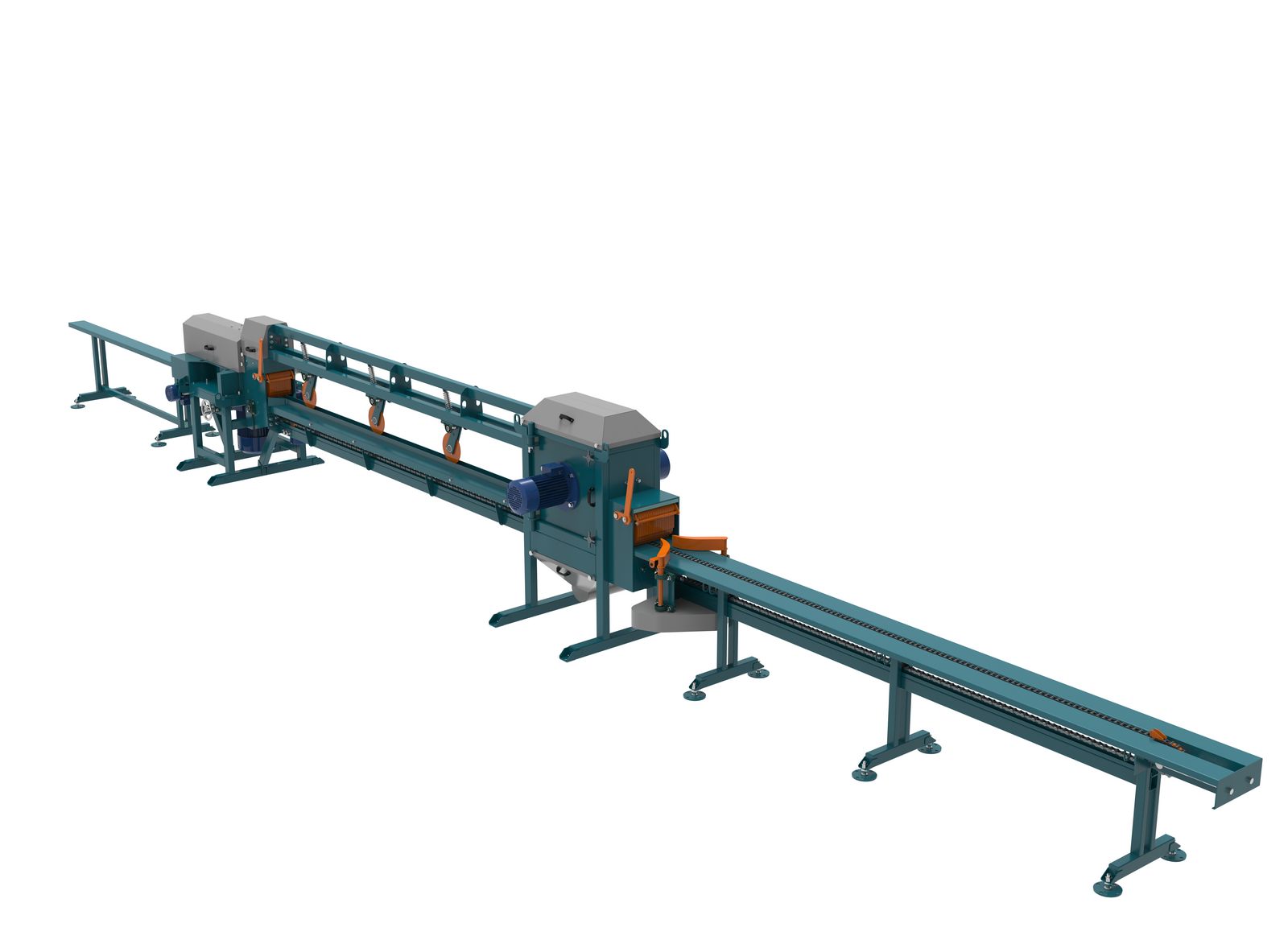

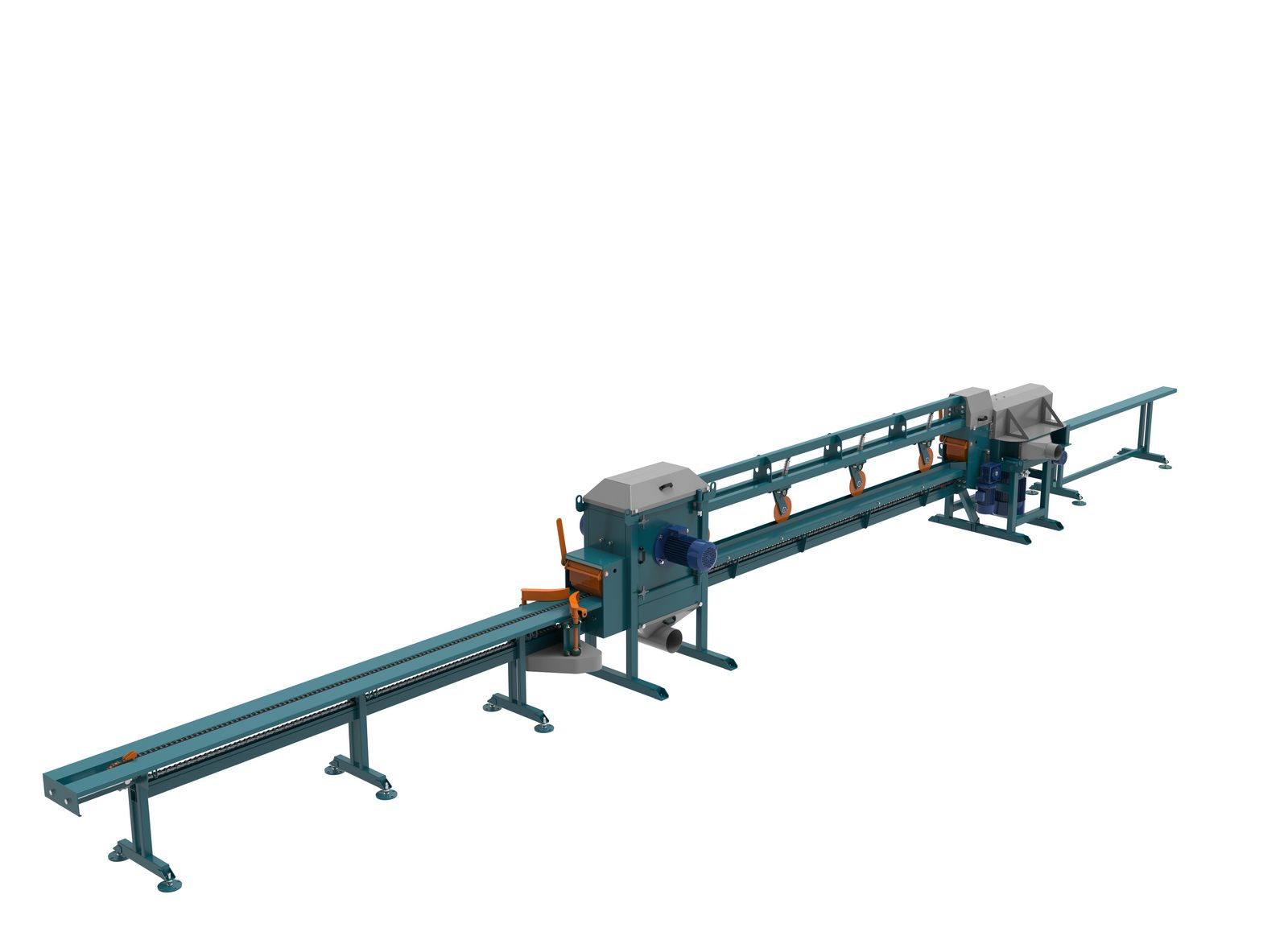

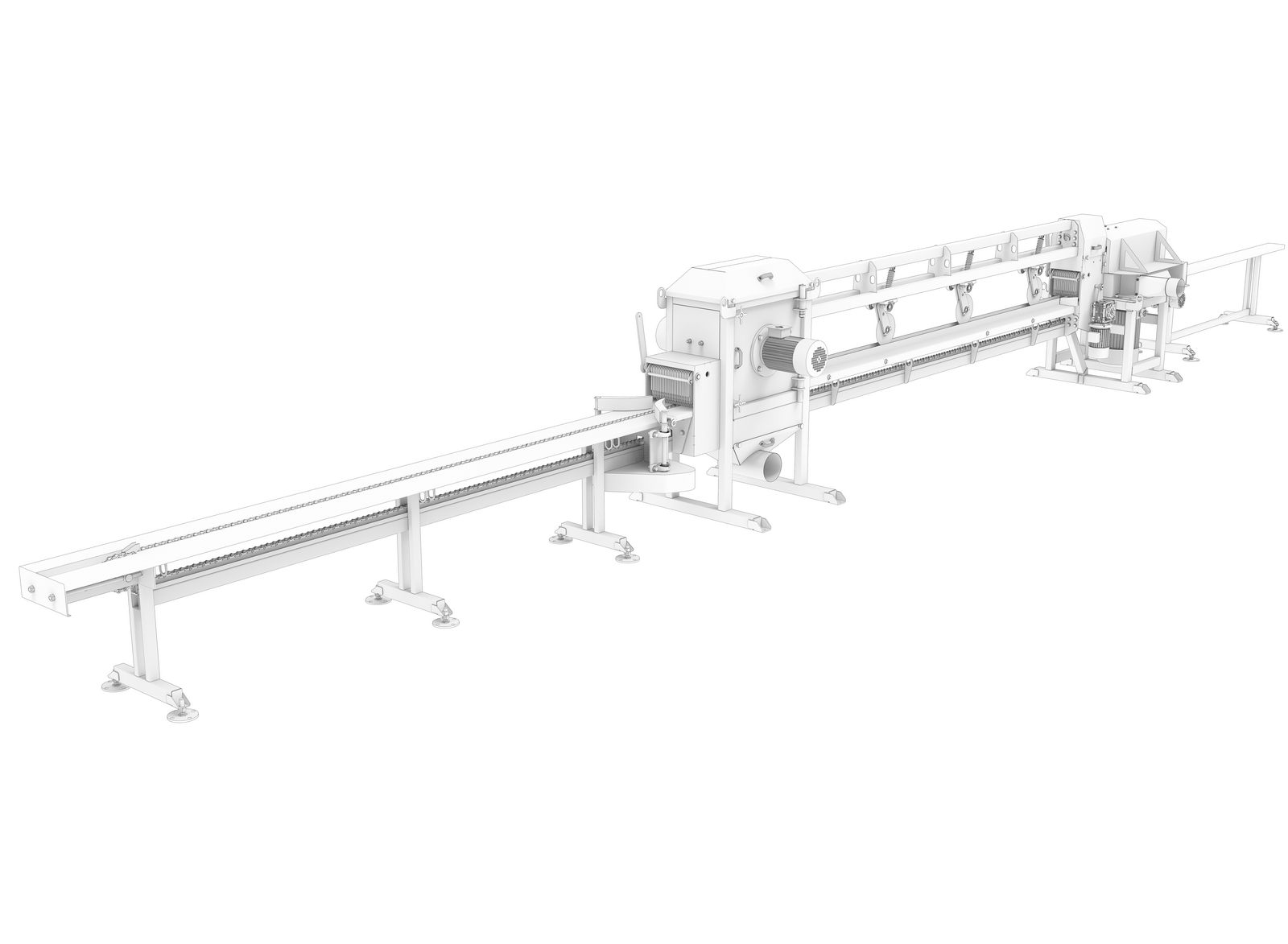

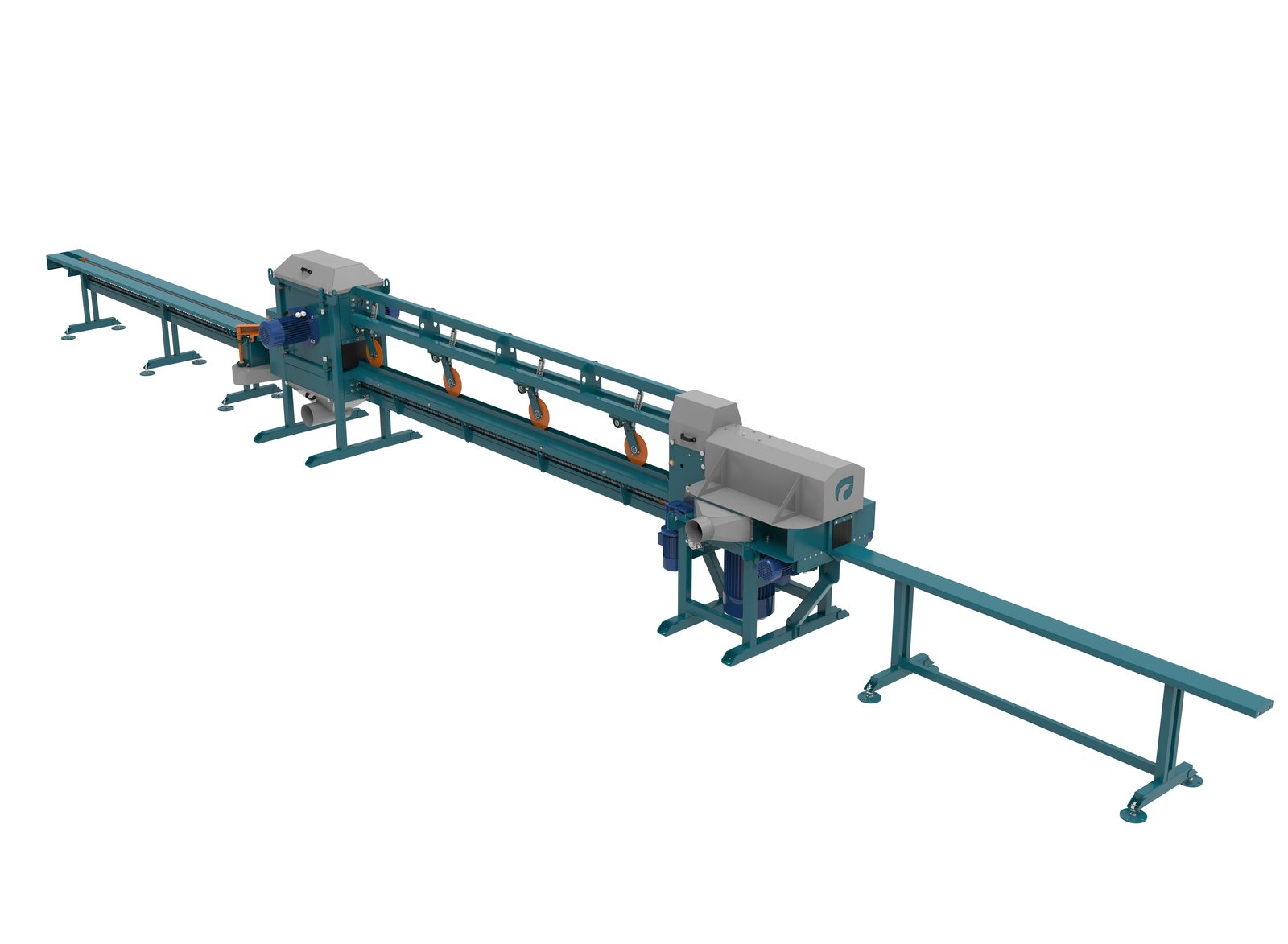

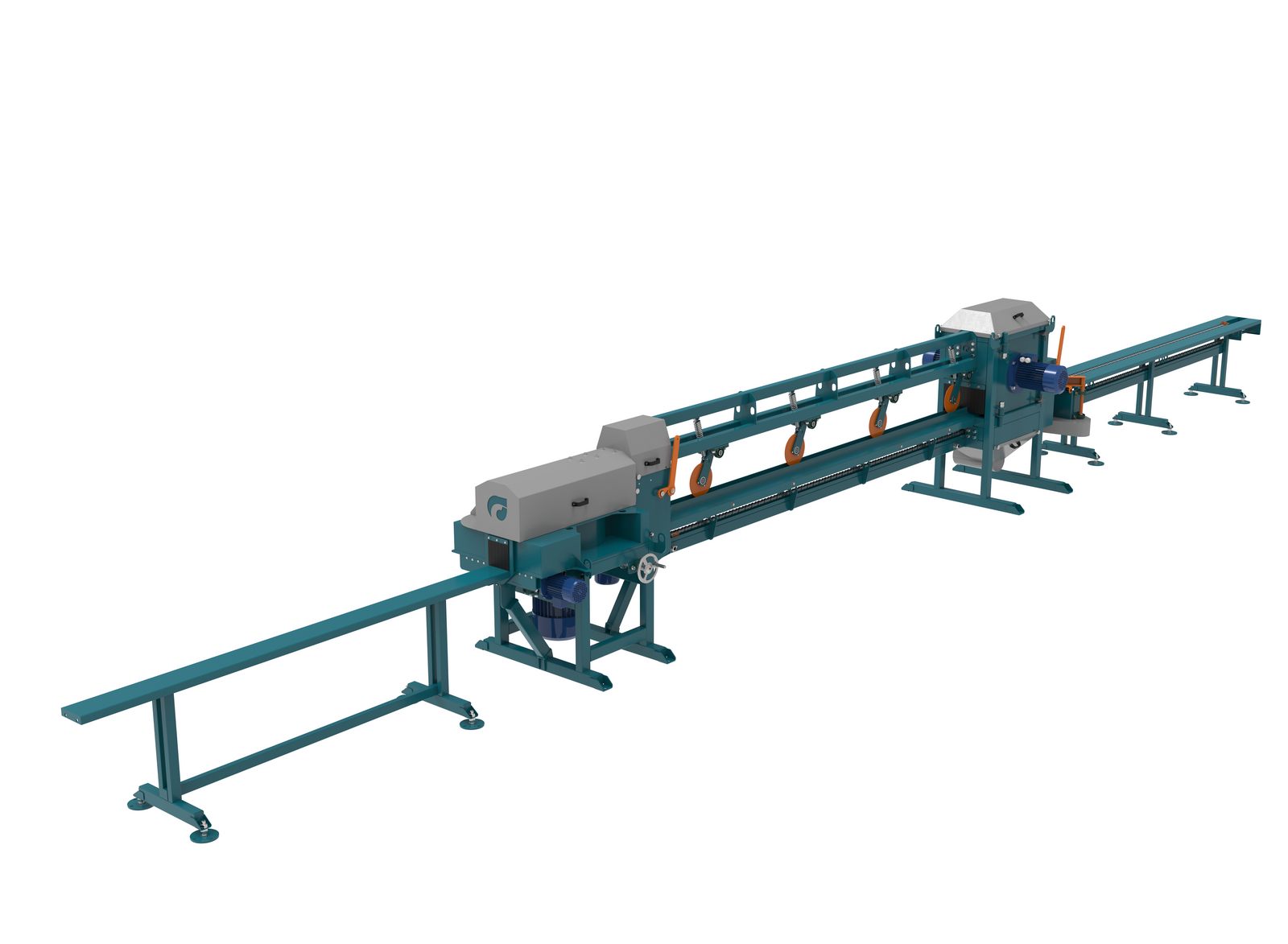

Станок Cronver RSM 400 состоит из пяти основных узлов, которые обеспечивают непрерывный, технологичный и безопасный процесс обработки горбыля.

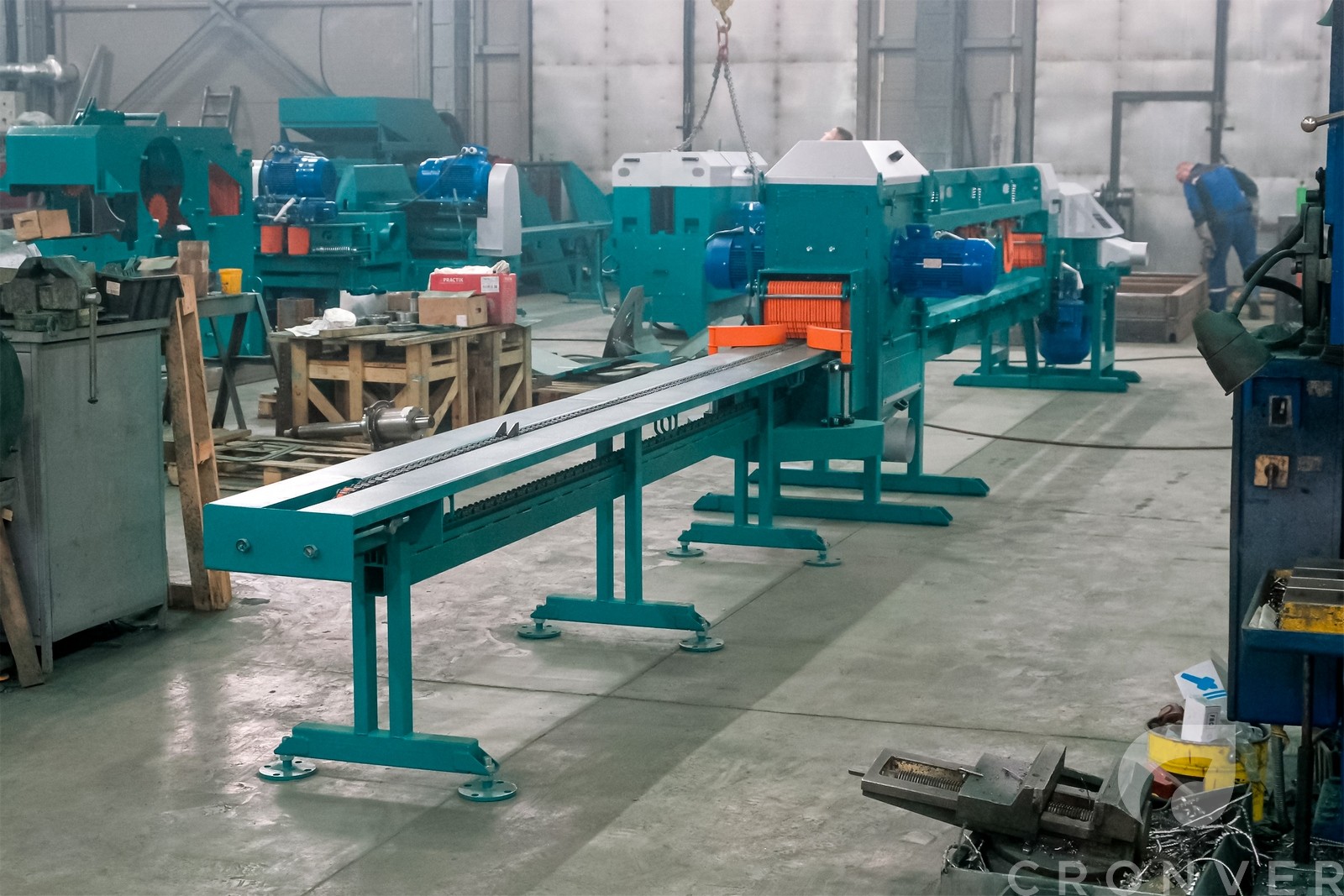

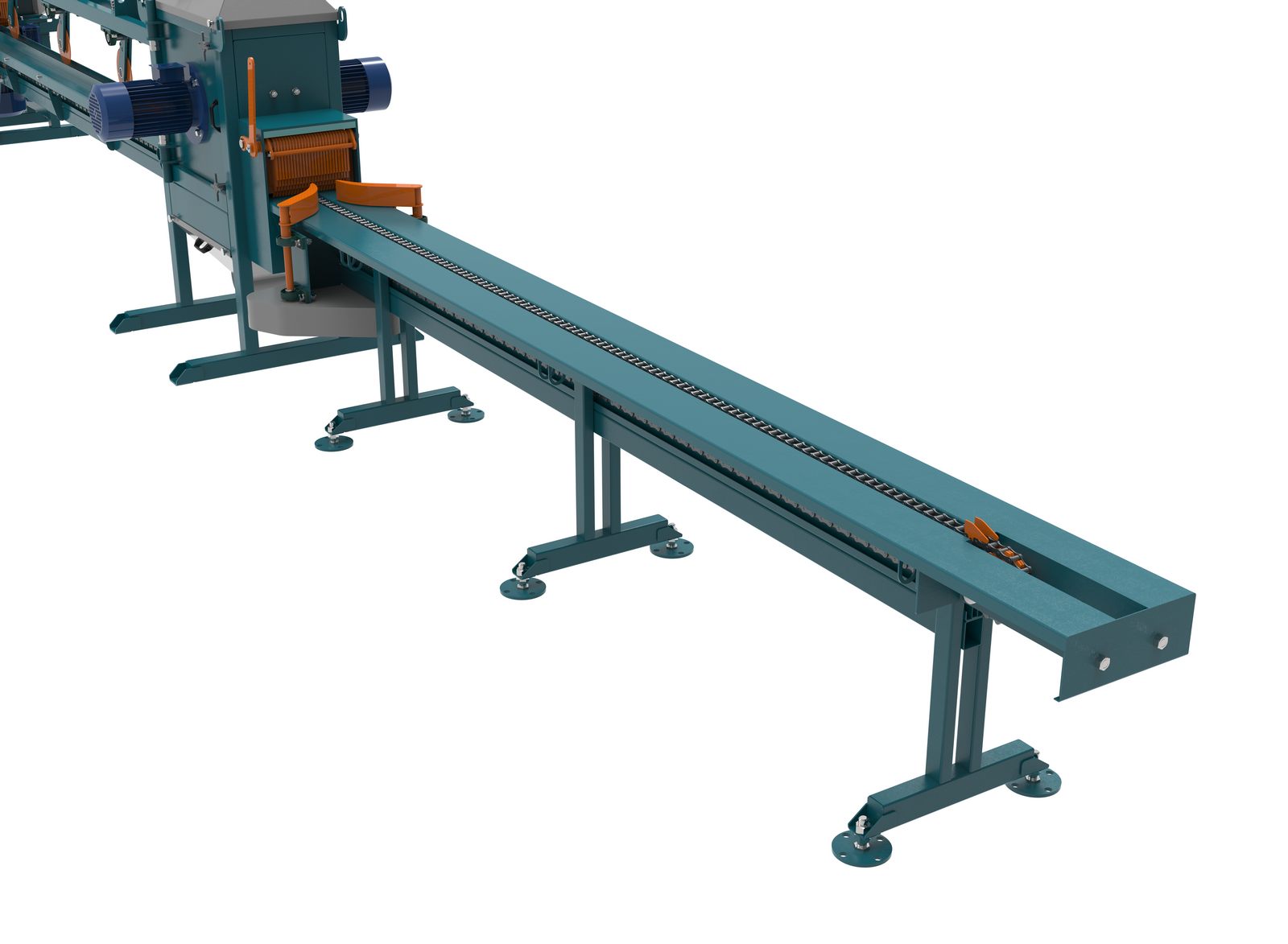

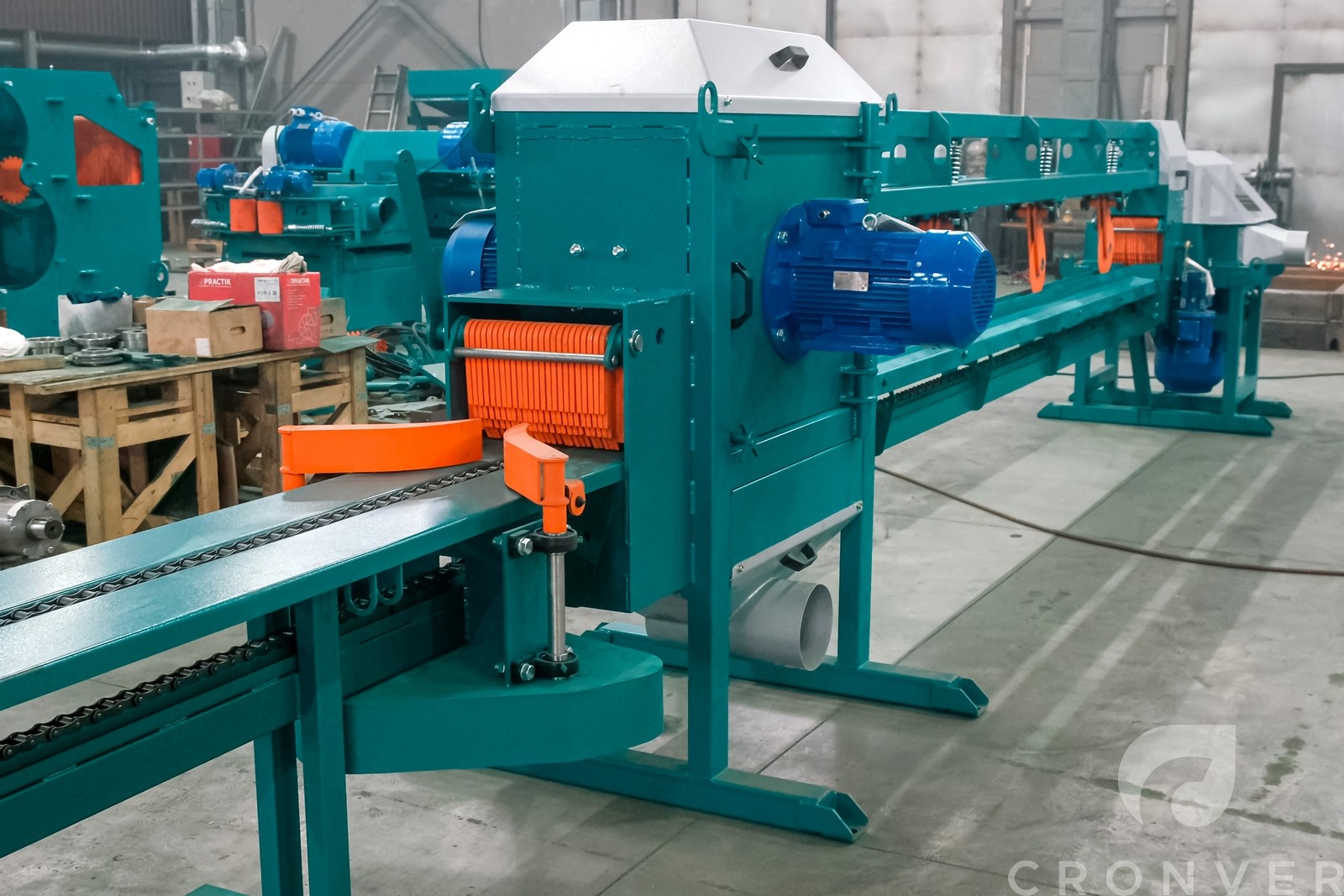

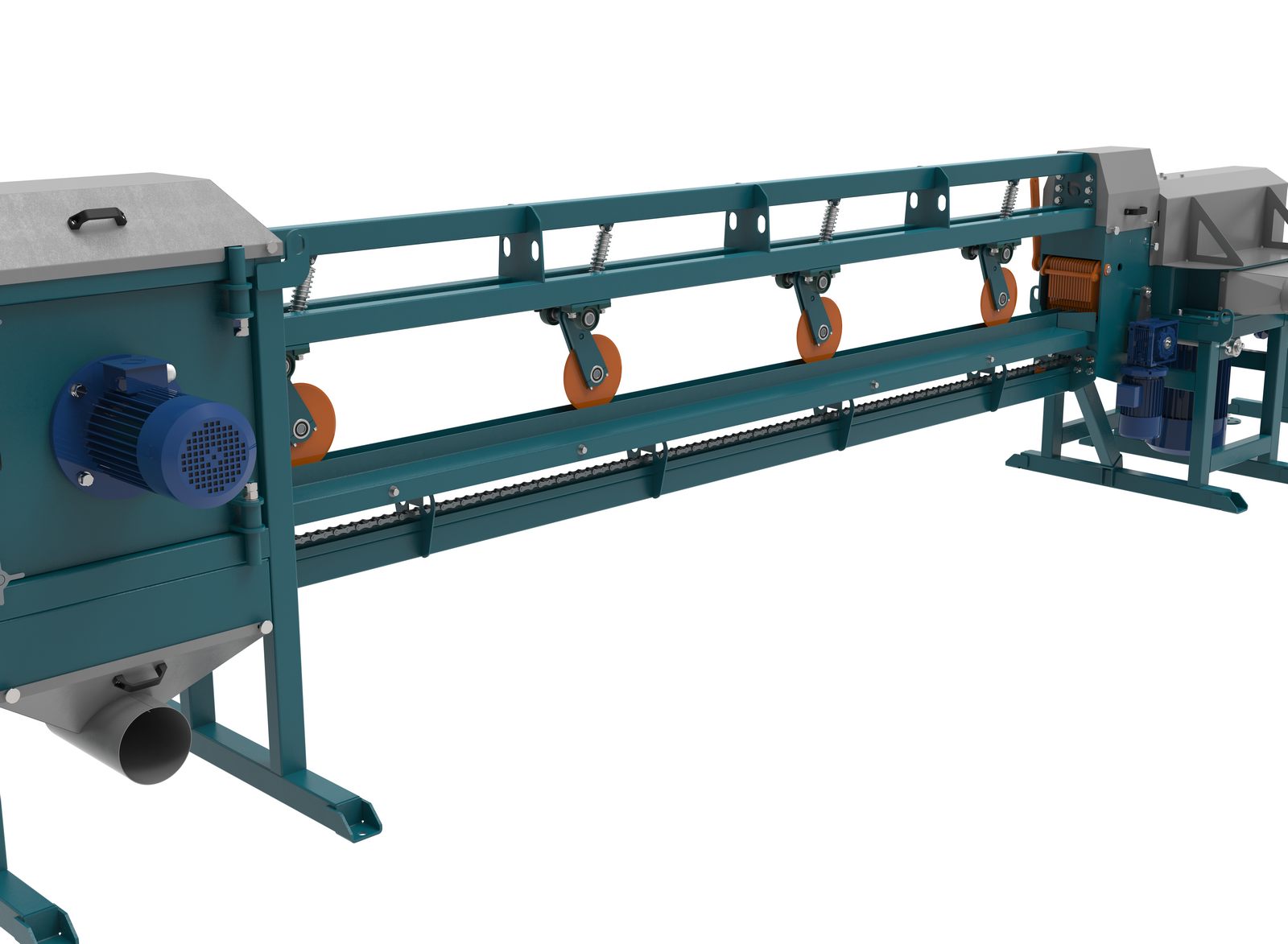

Цикл обработки начинается с подающего стола, на который оператор укладывает заготовку, а цепной транспортер обеспечивает подачу заготовки к обрезному узлу.

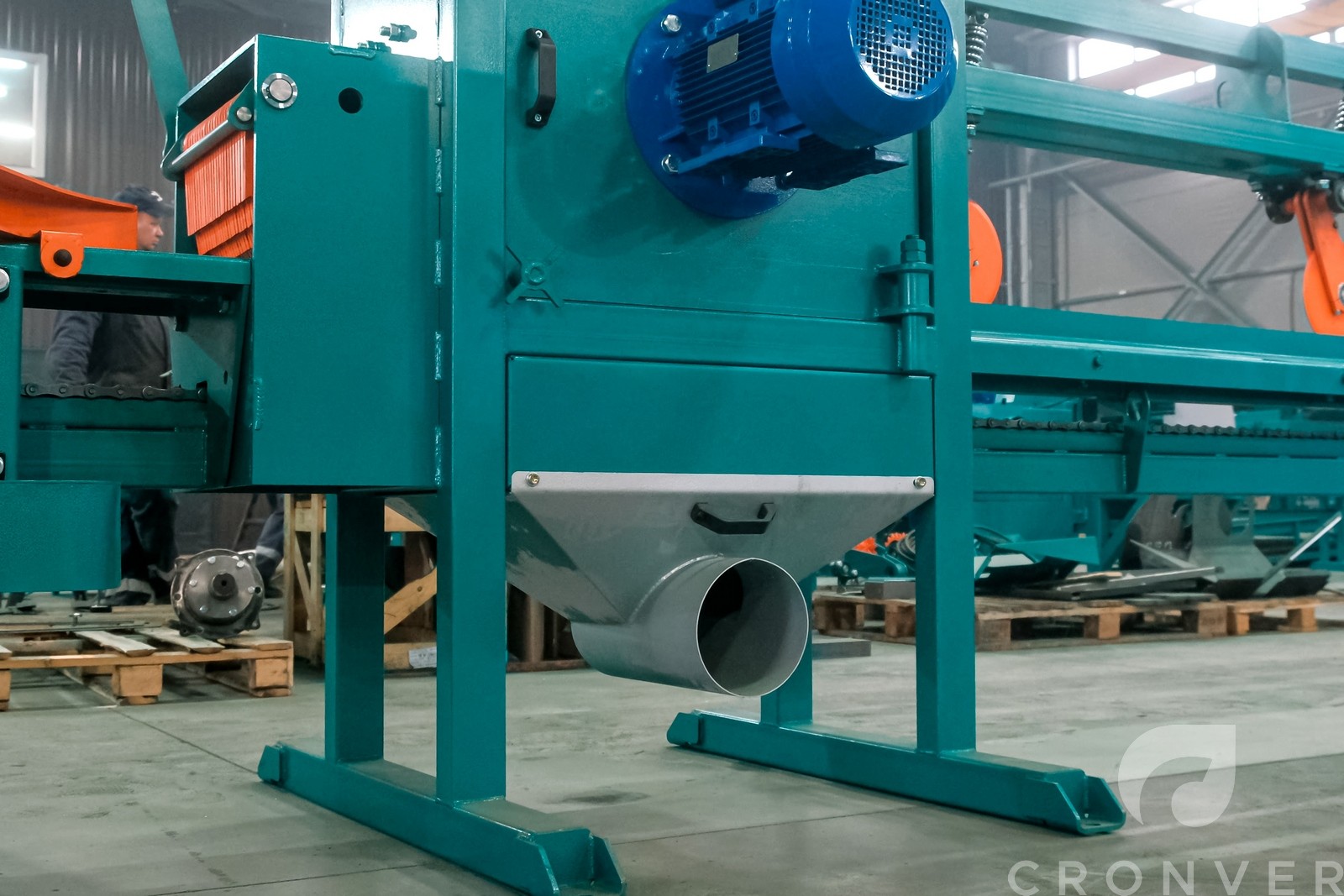

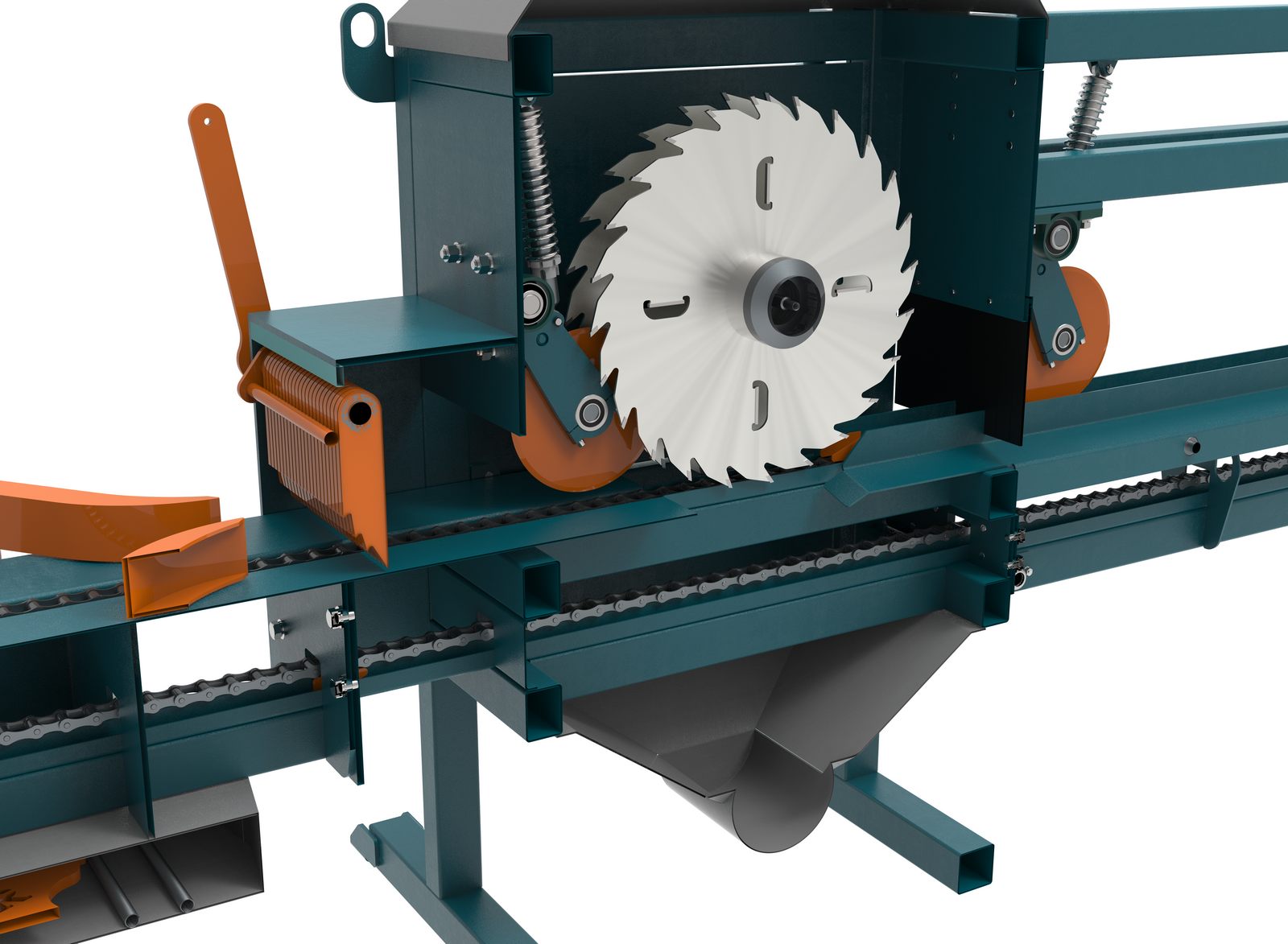

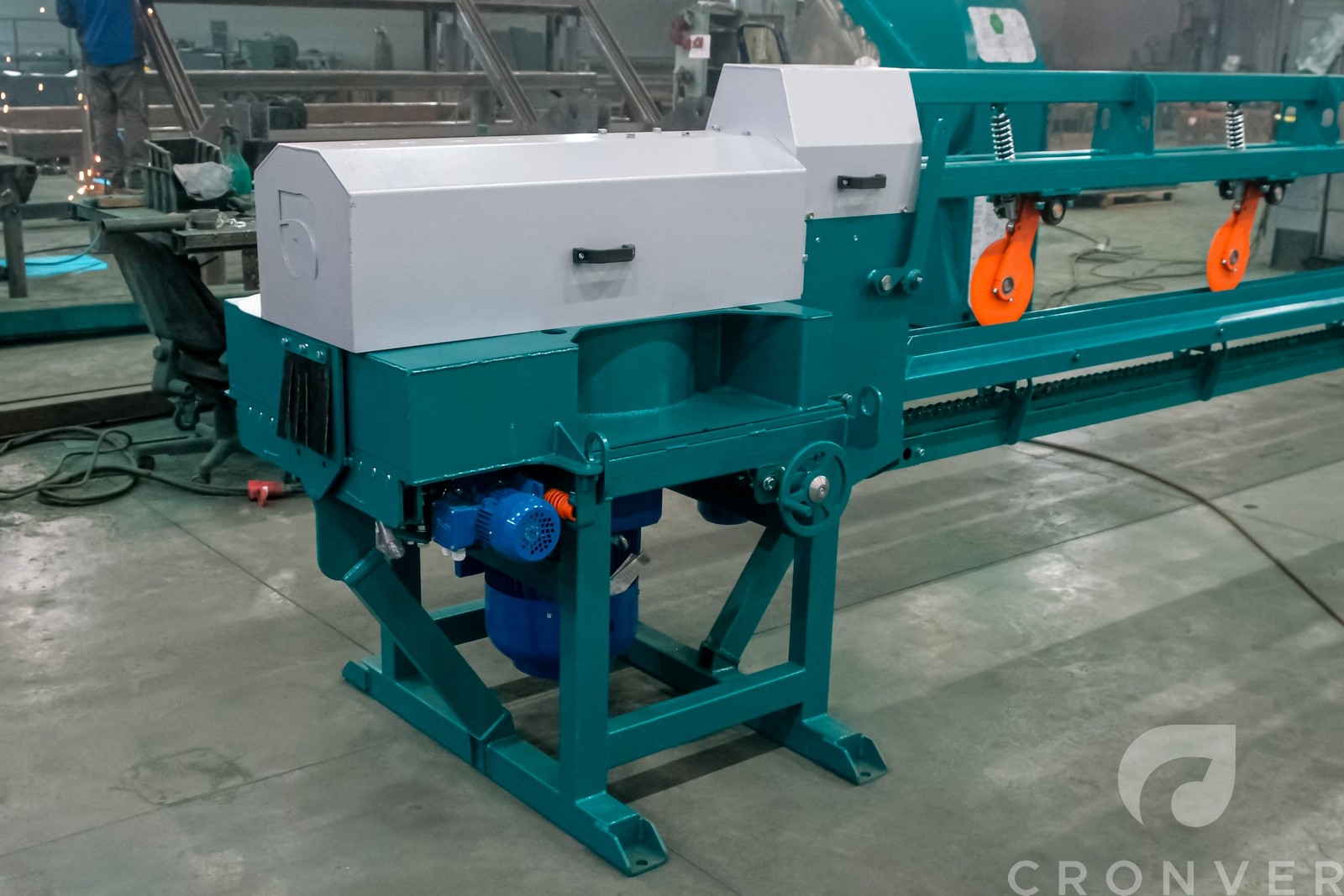

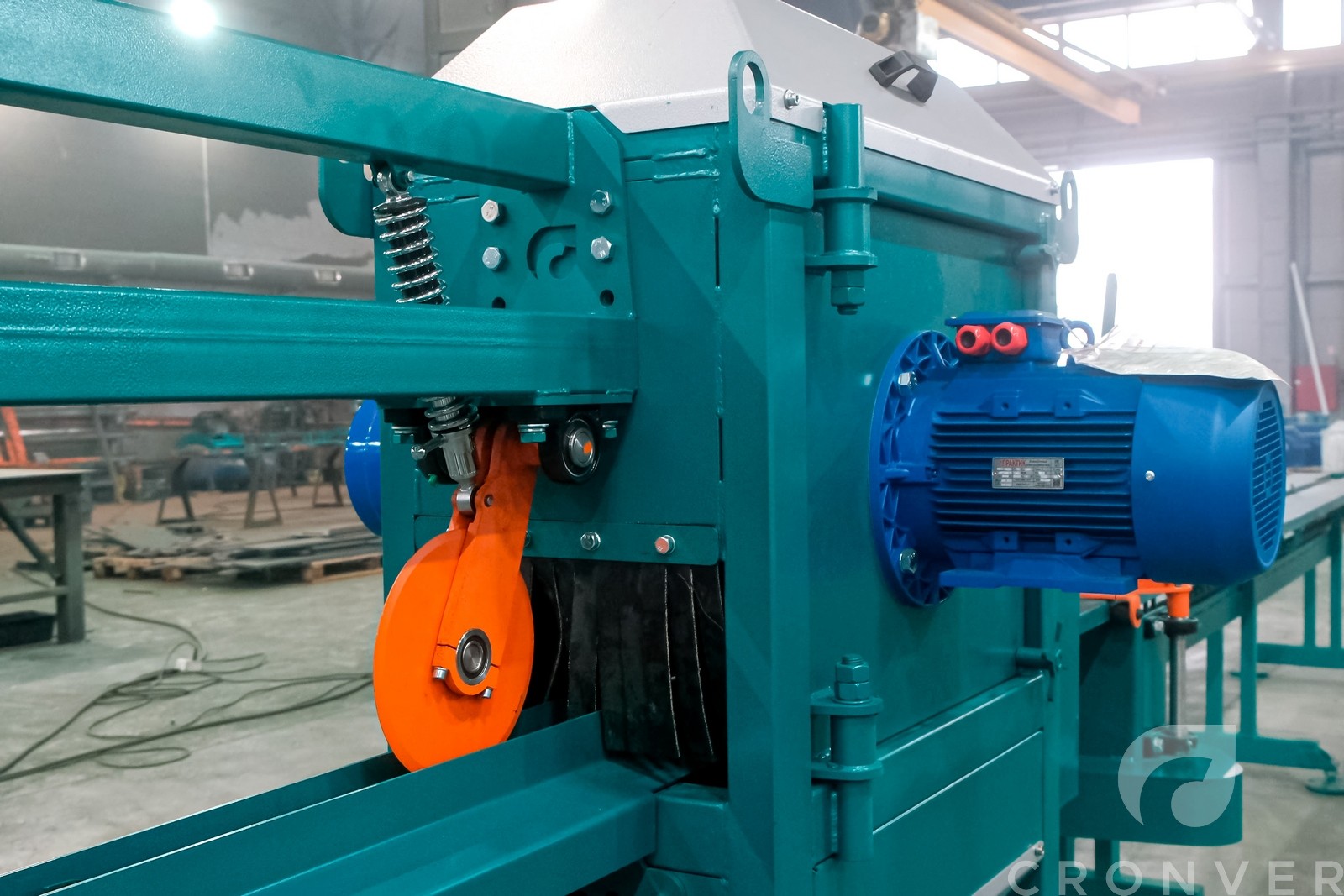

Дисковые пилы, установленные на мощных двигателях, срезают кромки с заготовки. Одновременно с этим происходит удаление опила из рабочей зоны через патрубок, установленный в нижней части станка.
После прохождения через обрезные пилы заготовка подается на стол, где рейка отделяется от основной заготовки и отводится в сторону с целью последующей переработки.

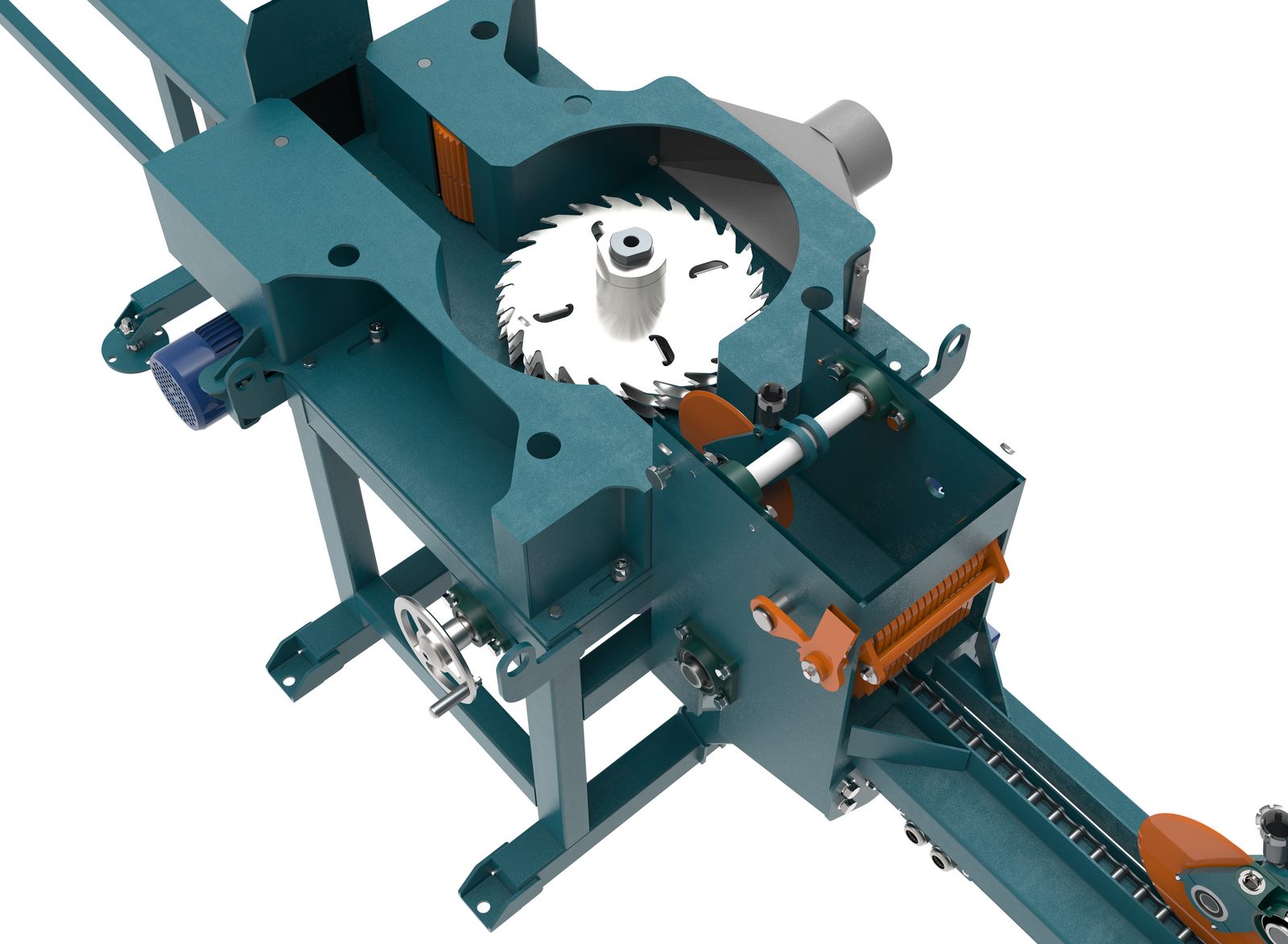

Обработанная часть подается к делительному узлу, в котором установлены дисковые пилы, распиливающие заготовку на одну или несколько обрезных досок заданной толщины. Также через патрубок, установленный в стенке станка, удаляется образующийся в процессе пиления опил.
В завершении цикла обработки полученный пиломатериал выводится на приемный стол для дальнейшей укладки или транспортировки.
Технические характеристики
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Размеры обрабатываемого материала: | ||
| — минимальная ширина заготовки | мм | 100 |
| — максимальная ширина заготовки | мм | 400 |
| — наименьшая ширина получаемого пиломатериала | мм | 70 |
| — наибольшая ширина получаемого пиломатериала | мм | 160 |
| — максимальный просвет станка | мм | 216 |
| — минимальная длина заготовки | мм | 1200 |
| Скорость подачи | м/мин | 10…25 |
| Диаметр устанавливаемых пил: | ||
| — обрезных | мм | 600 |
| — делительных | мм | 450 |
| Количество пильных валов: | ||
| — обрезных | шт. | 2 |
| — делительных | шт. | 1 |
| Количество устанавливаемых пил: | ||
| — обрезных, на один вал | шт. | 1 |
| — делительных | шт. | до 3 |
| Посадочный диаметр пил: | ||
| — обрезных | мм | 70 |
| — делительных | мм | 75 |
| Мощность привода: | ||
| — механизма подачи | кВт | 2,2 |
| — делительного вала | кВт | 30 |
| — обрезных валов | кВт | 2×11 |
| Габаритные размеры станка: | ||
| — длина | мм | 13380 |
| — ширина | мм | 1400 |
| — высота | мм | 1600 |
| Масса станка | кг | 2500 |
