Описание

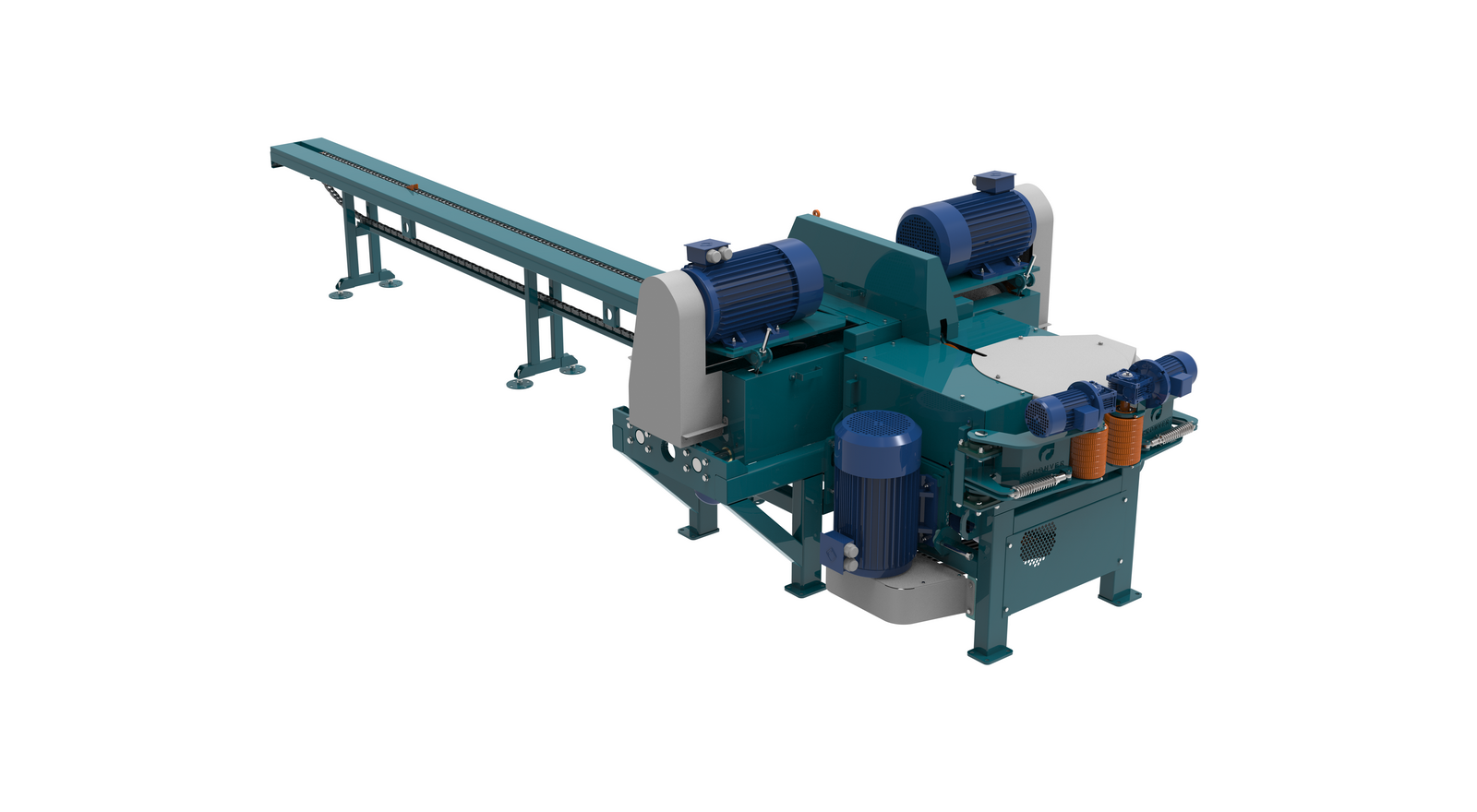

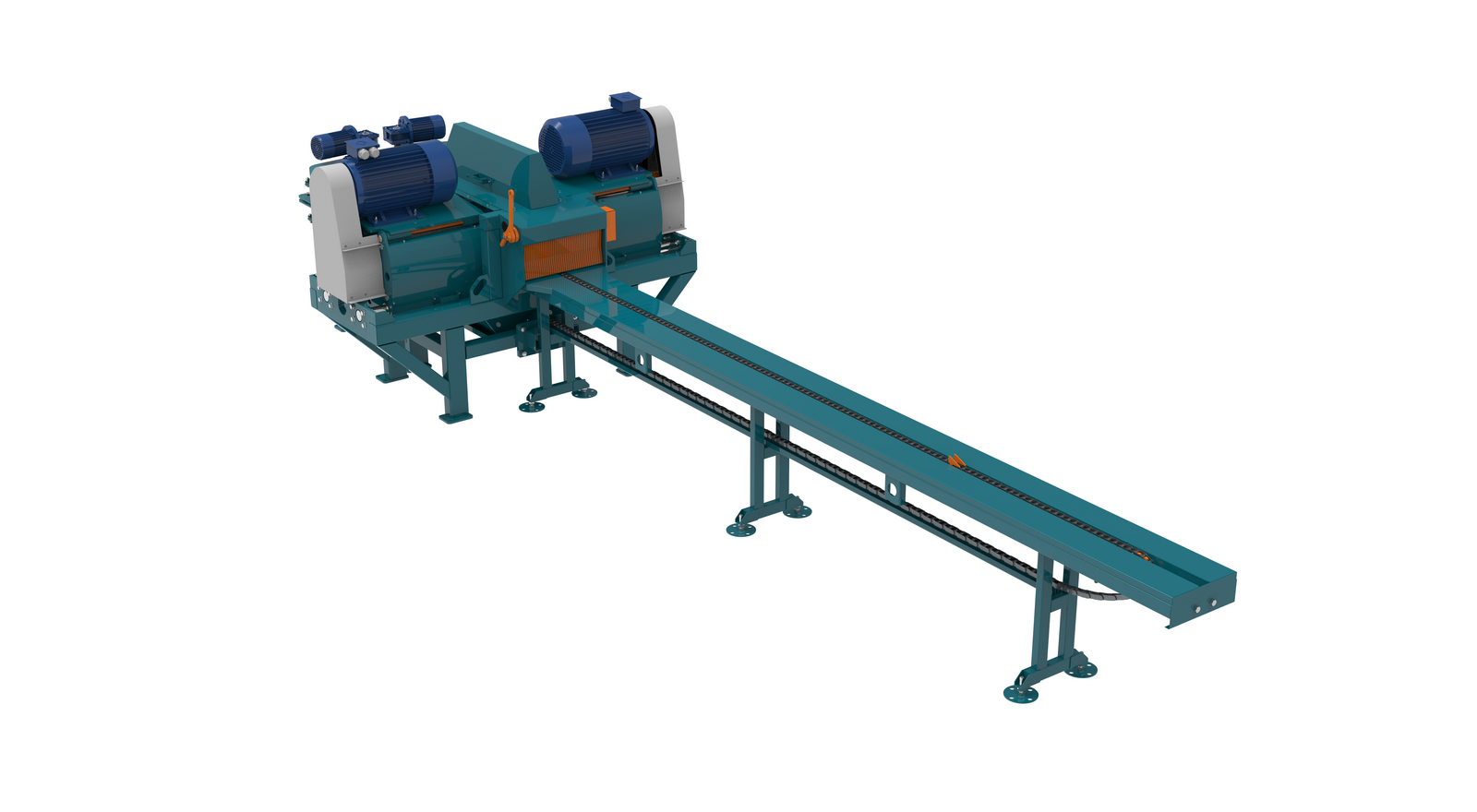

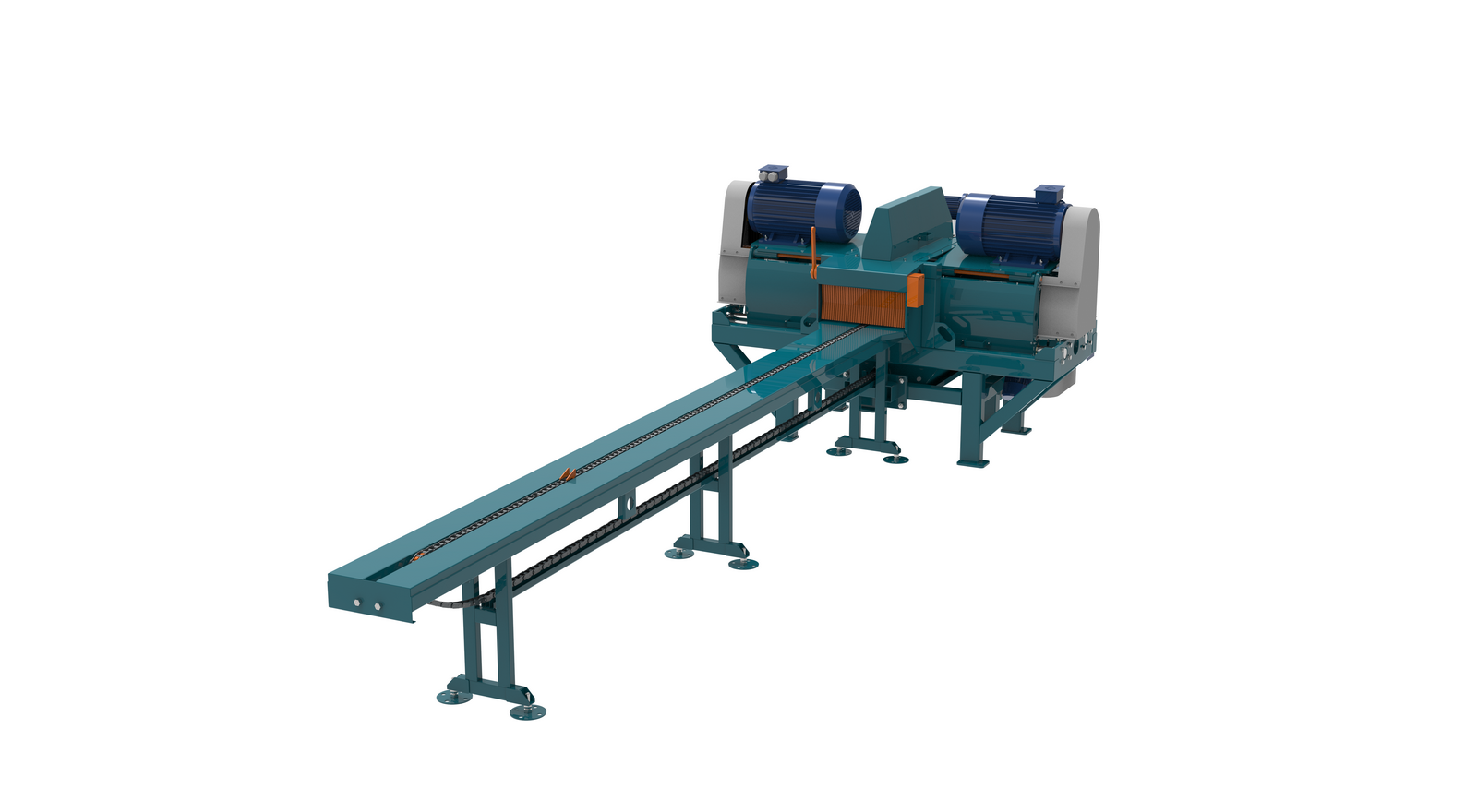

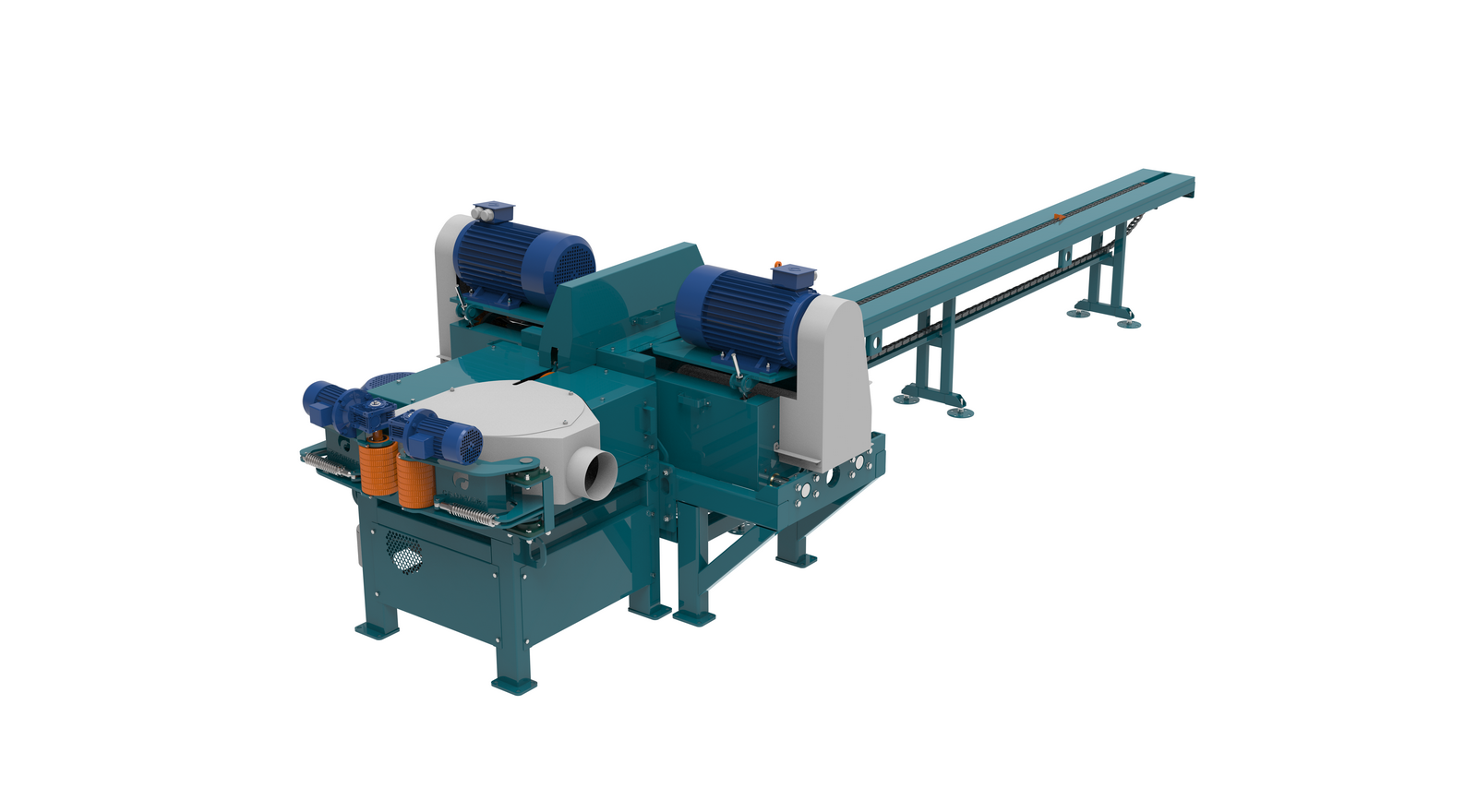

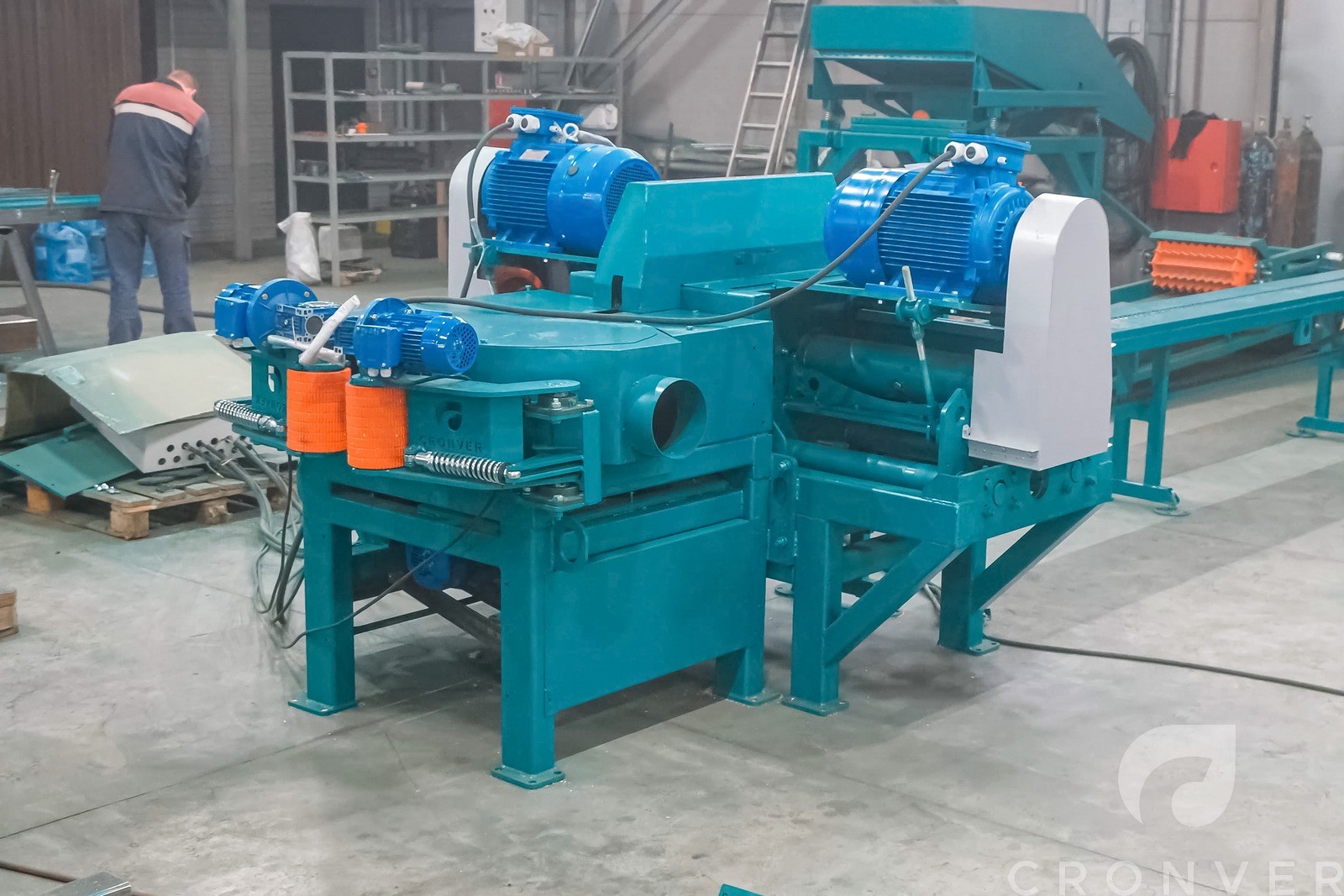

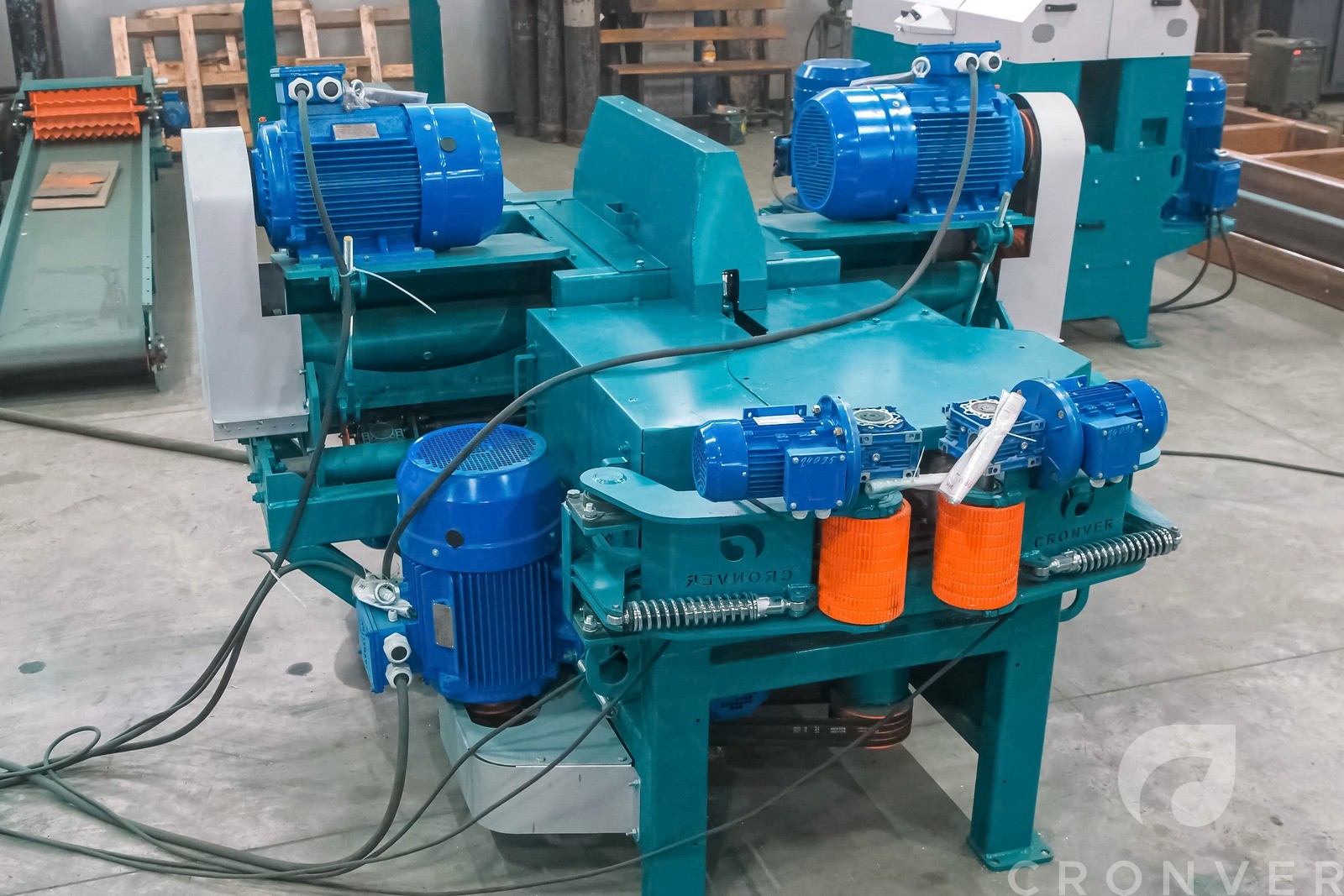

Фрезерно-горбыльный станок CRONVER FGS – высокоэффективное деревообрабатывающее оборудование комбинированного типа, предназначенное для переработки заготовок шириной до 300 мм.
Ключевая особенность станка заключается в совмещении нескольких операций в одном непрерывном цикле: получение обрезного пиломатериала и одновременная переработка отходов (горбыля) в щепу.

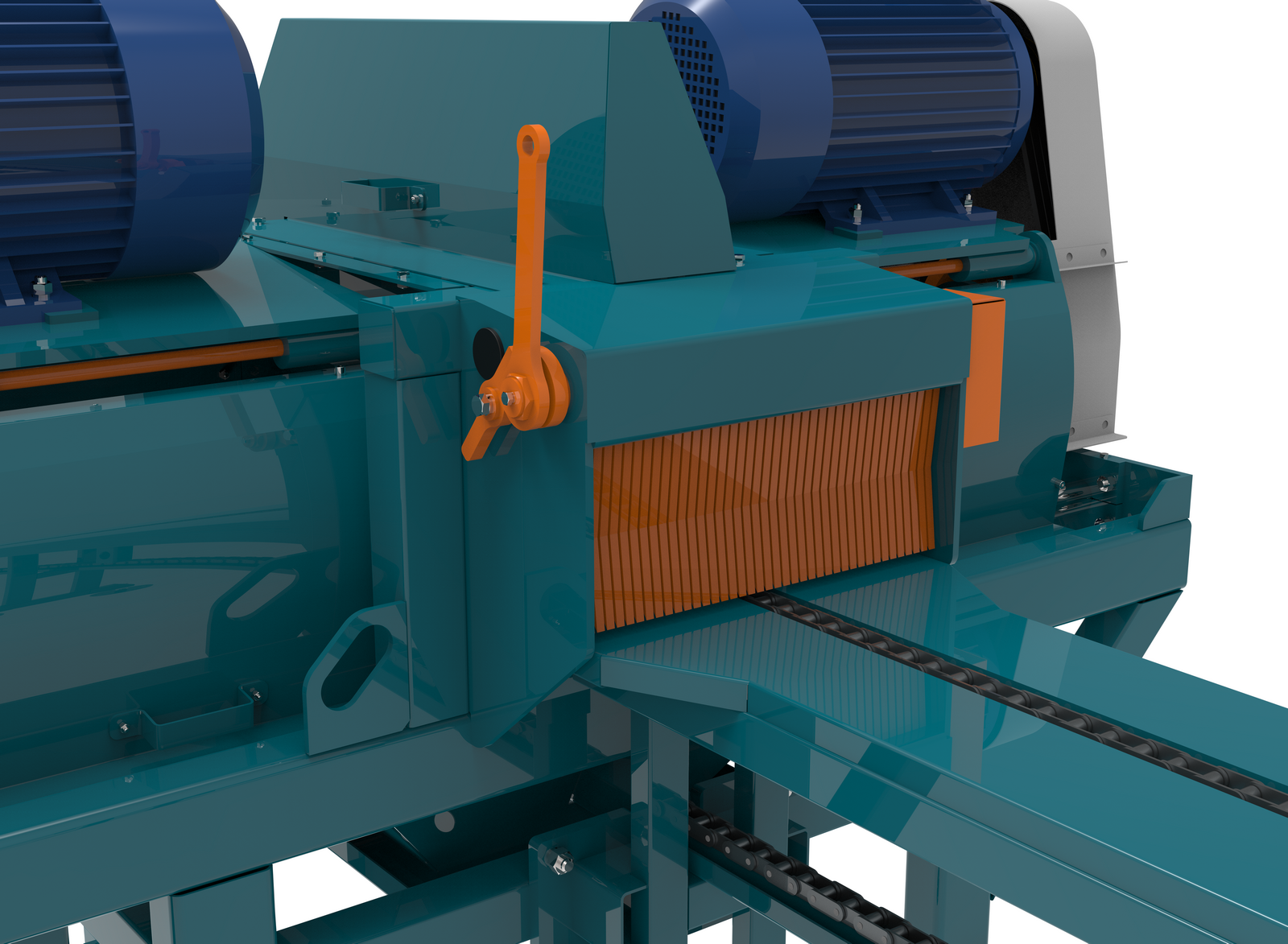

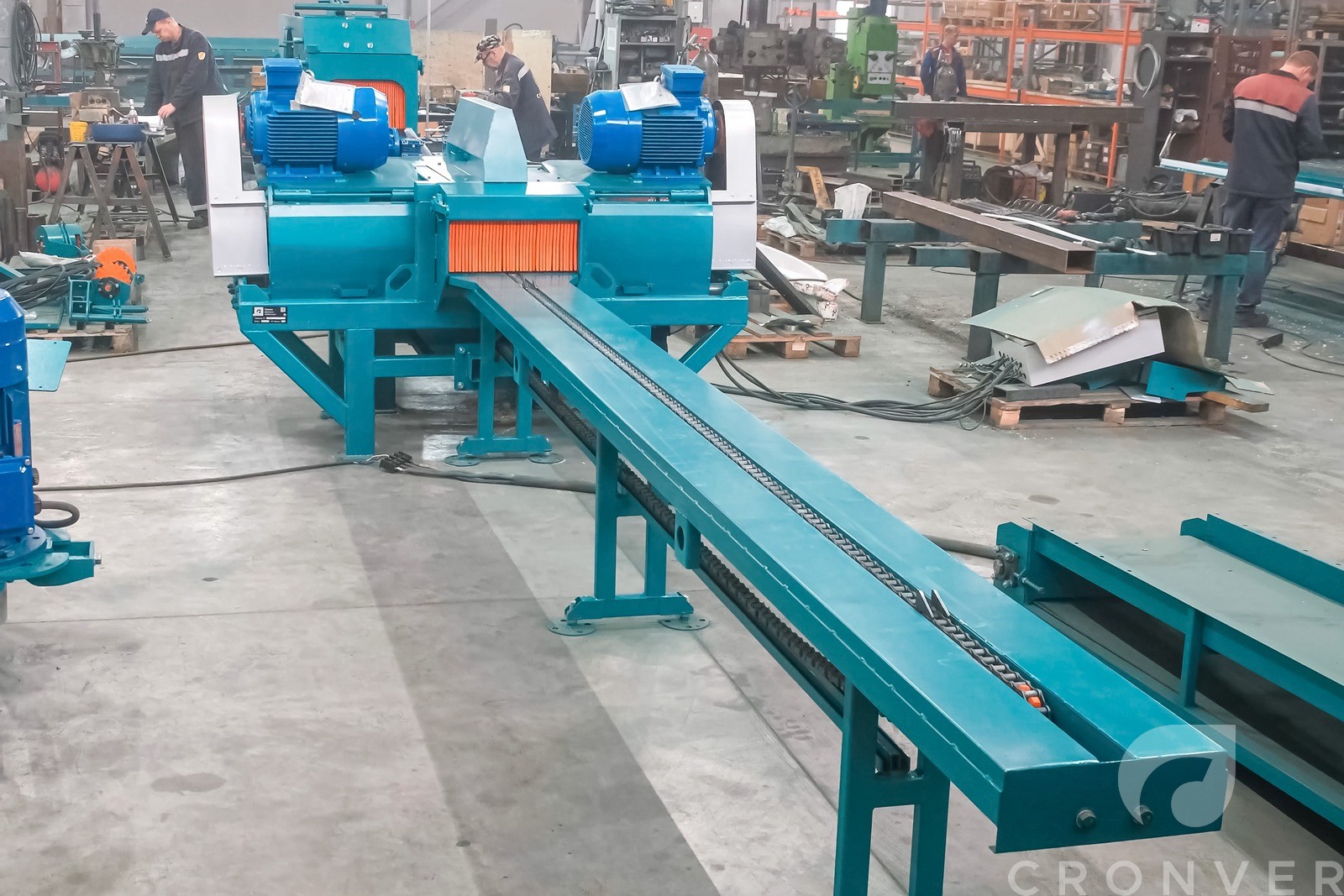

Работа станка начинается с транспортировки заготовки в зону обработки через когтевую защиту, которая предотвращает выталкивание сырья из станка.

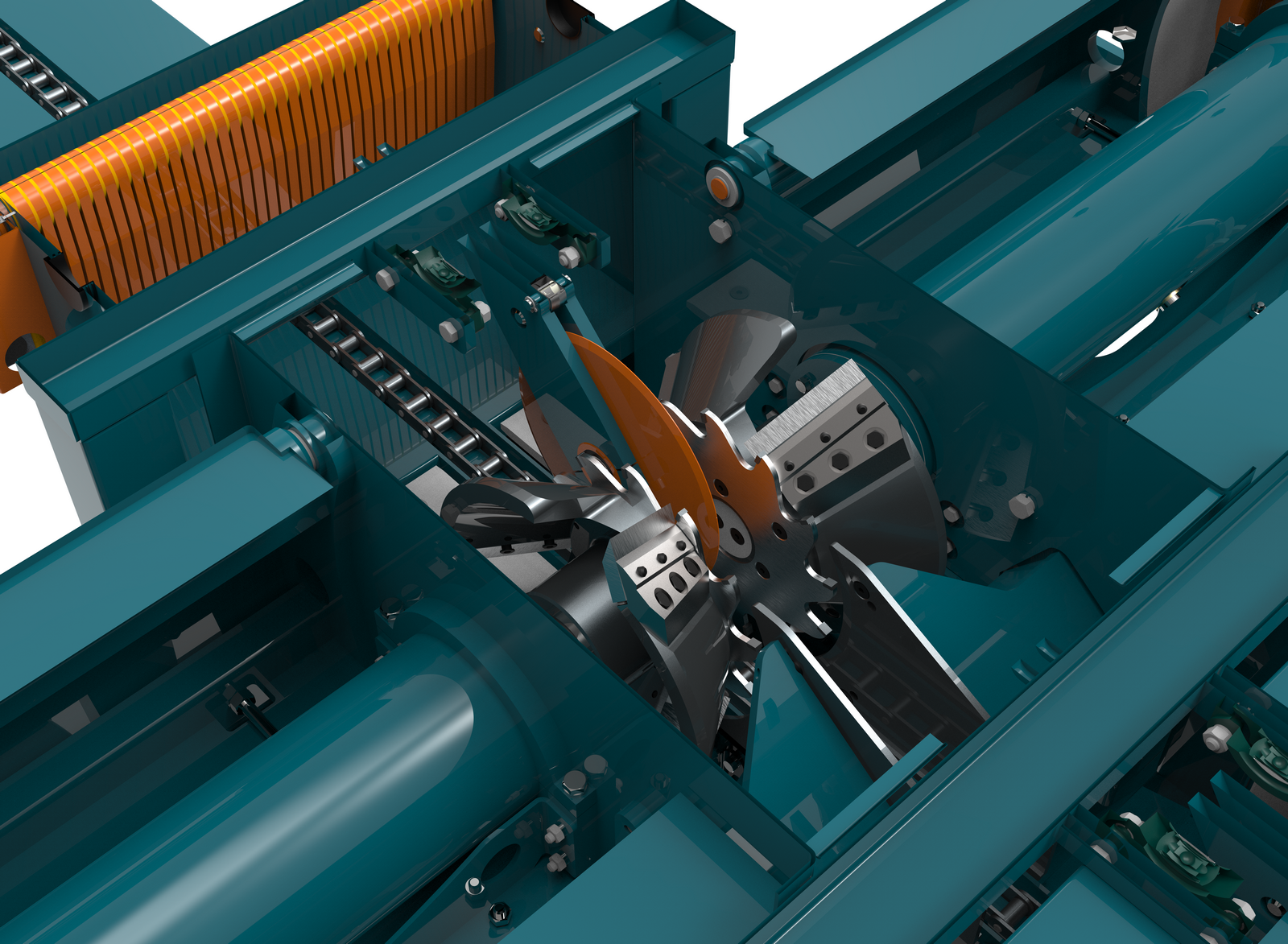

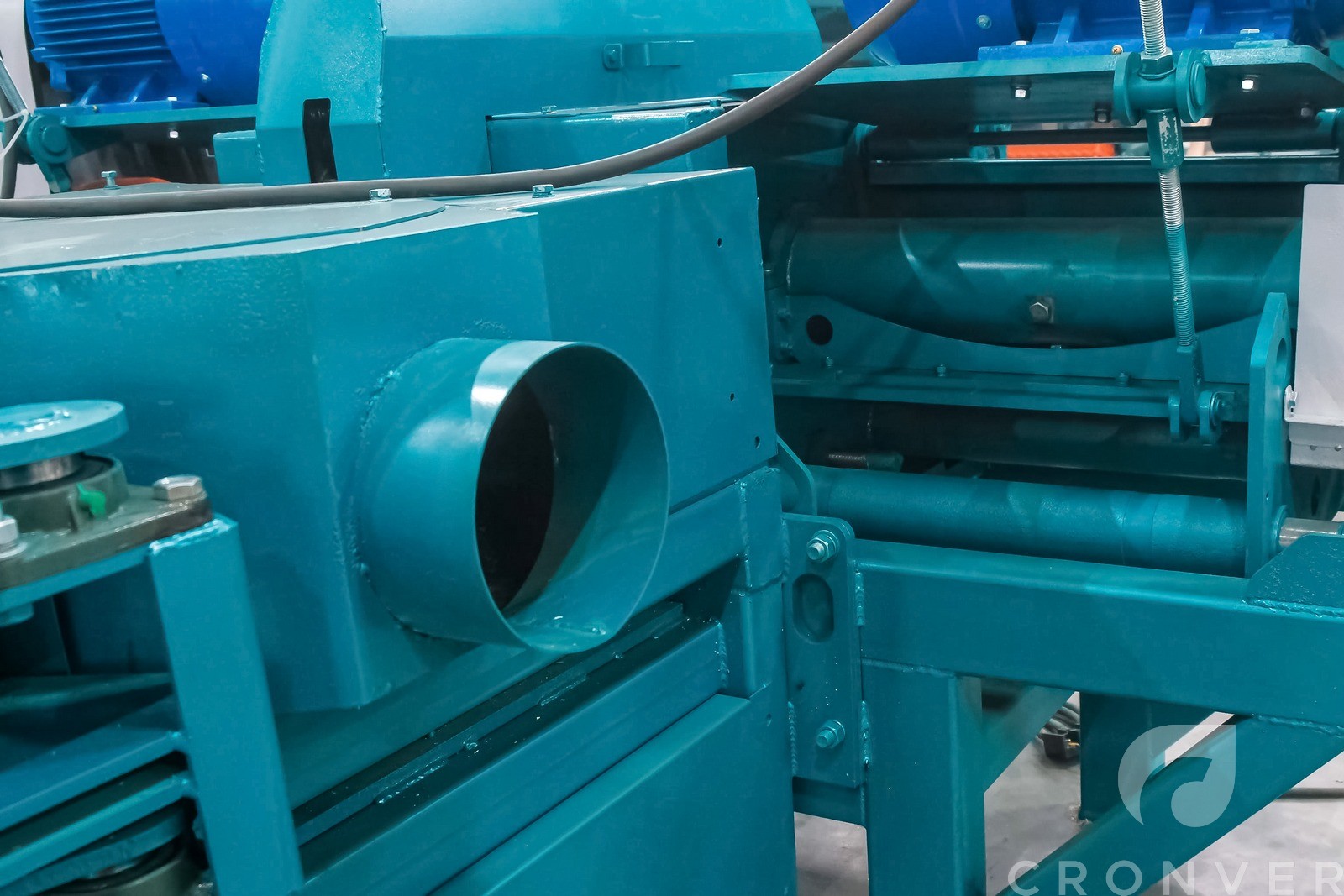

Фрезерные узлы на регулируемых каретках с корпусными фрезами и износостойкими ножами выполняют одновременное фрезерование двух параллельных граней заготовки и переработку горбыля в щепу. Образующаяся щепа удаляется через отводящий патрубок, расположенный под фрезерными узлами.

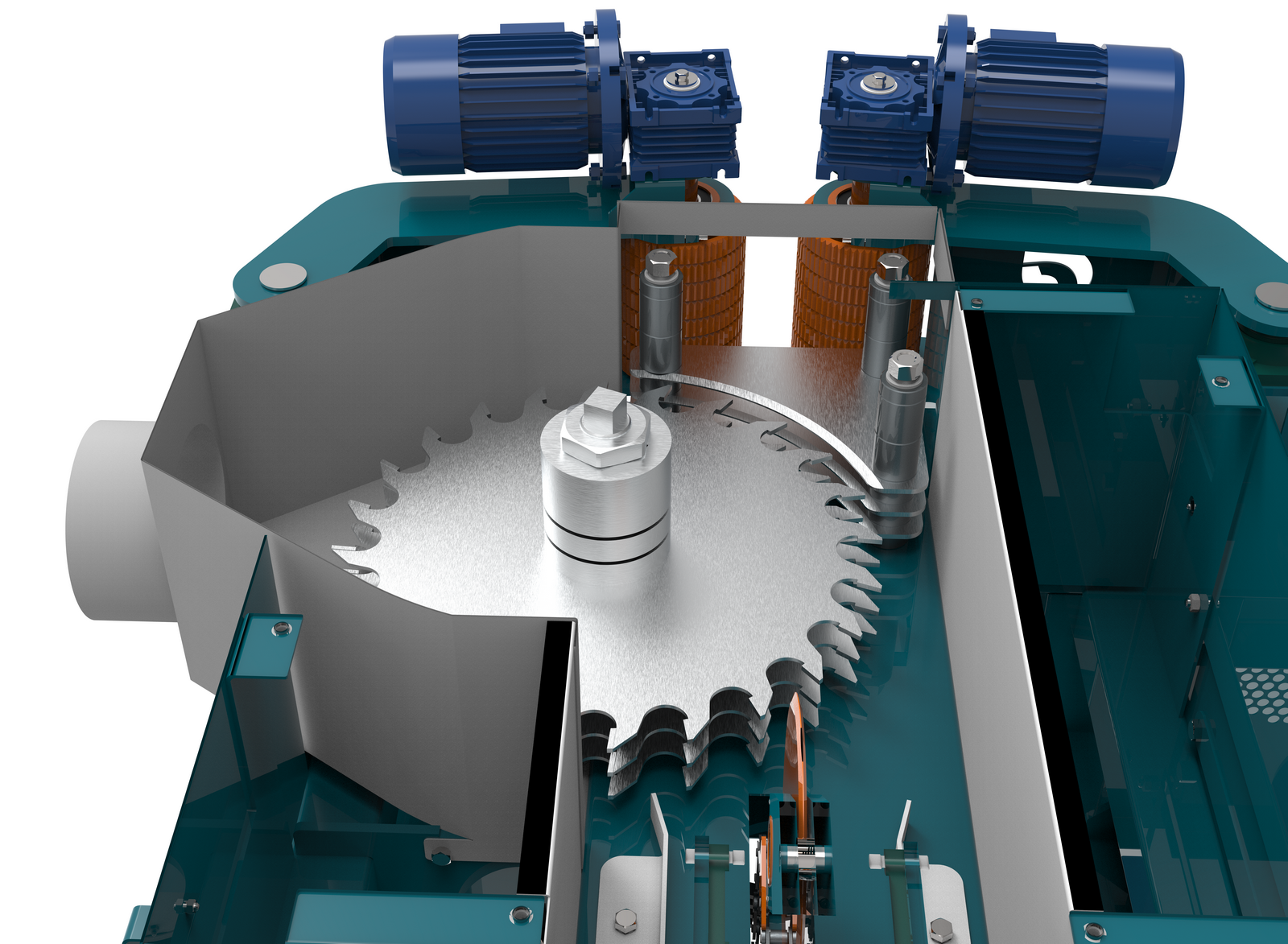

На следующем этапе обработки заготовка проходит через дисковые пилы, установленные на вертикальном валу, и распиливается на обрезной пиломатериал.
Опил и стружка, которые образуются в результате распиловки удаляются из рабочей зоны через воздуховод аспирации.

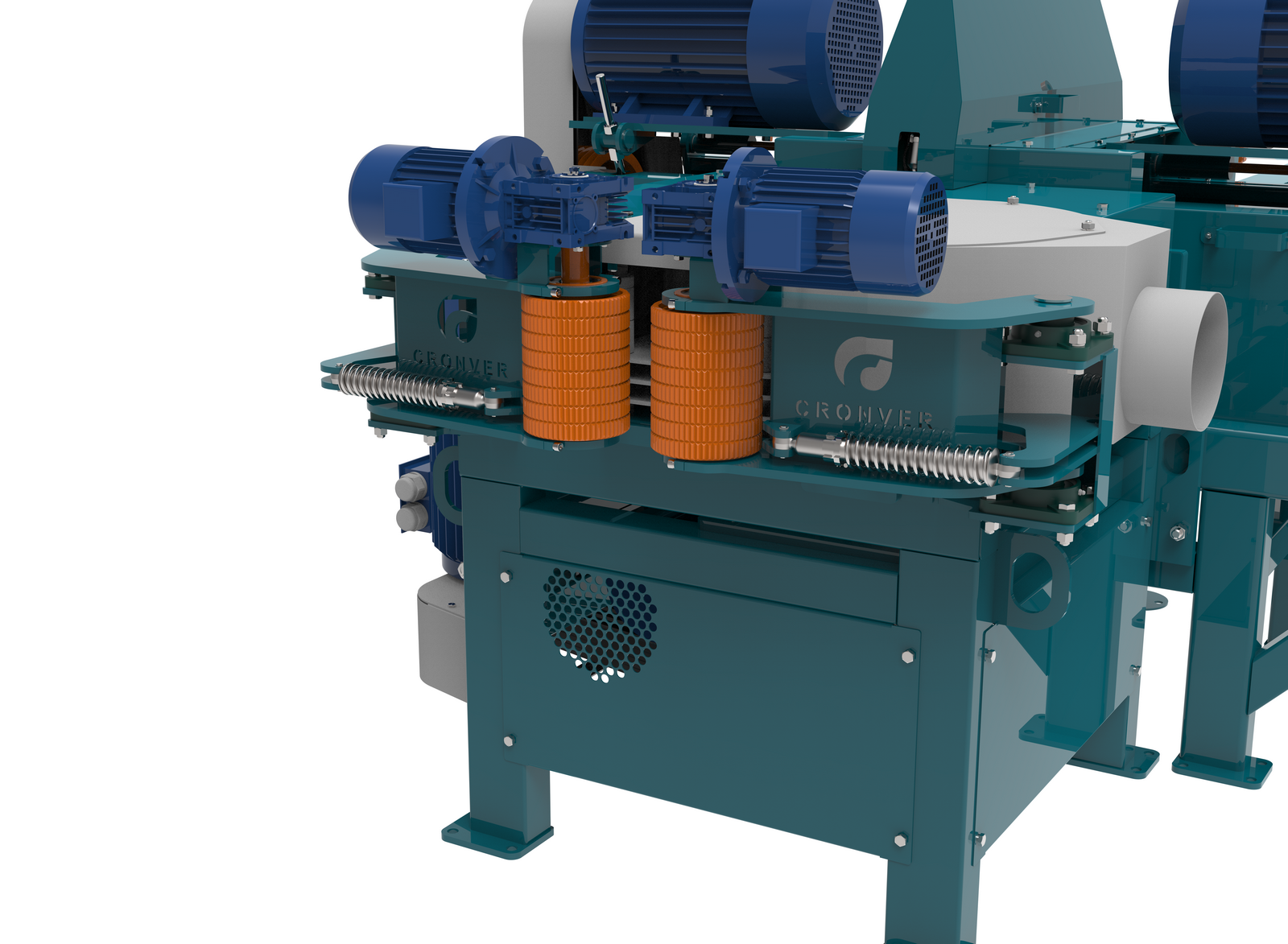

Полученный пиломатериал вытягивается из станка парой приводных подающих роликов (рябух) для их дальнейшей транспортировки и обработки.
Технические характеристики
| Параметр | Ед. изм | Значение |
|---|---|---|
| Размеры обрабатываемого материала: | ||
| - наименьшая ширина получаемого пиломатериала | мм | 75 |
| - наибольшая ширина получаемого пиломатериала | мм | 200 |
| - максимальный просвет станка | мм | 200 |
| - длина наибольшая | мм | 4000 |
| Скорость подачи | м/мин | 40 |
| Параметры устанавливаемого инструмента: | ||
| - диаметр пил наружный | мм | 550 |
| - тип фрезы | Составная | |
| - диаметр базирующей фрезы | мм | 250 |
| - диаметр фрезы в сборе | мм | 345 |
| Количество устанавливаемых пил | шт. | До 6 |
| Количество пильных валов | 1 | |
| Посадочный диаметр пил | мм | 50 |
| Количество пильных валов | 2 | |
| Посадочный диаметр фрез | мм | 50 |
| Мощность привода*: | ||
| - механизма подачи | кВт | 3,3 |
| - пильного вала | кВт | 30 |
| - фрезерных валов | кВт | 2*18,5 |
| Габаритные размеры станка: | ||
| - длина | мм | 2300 |

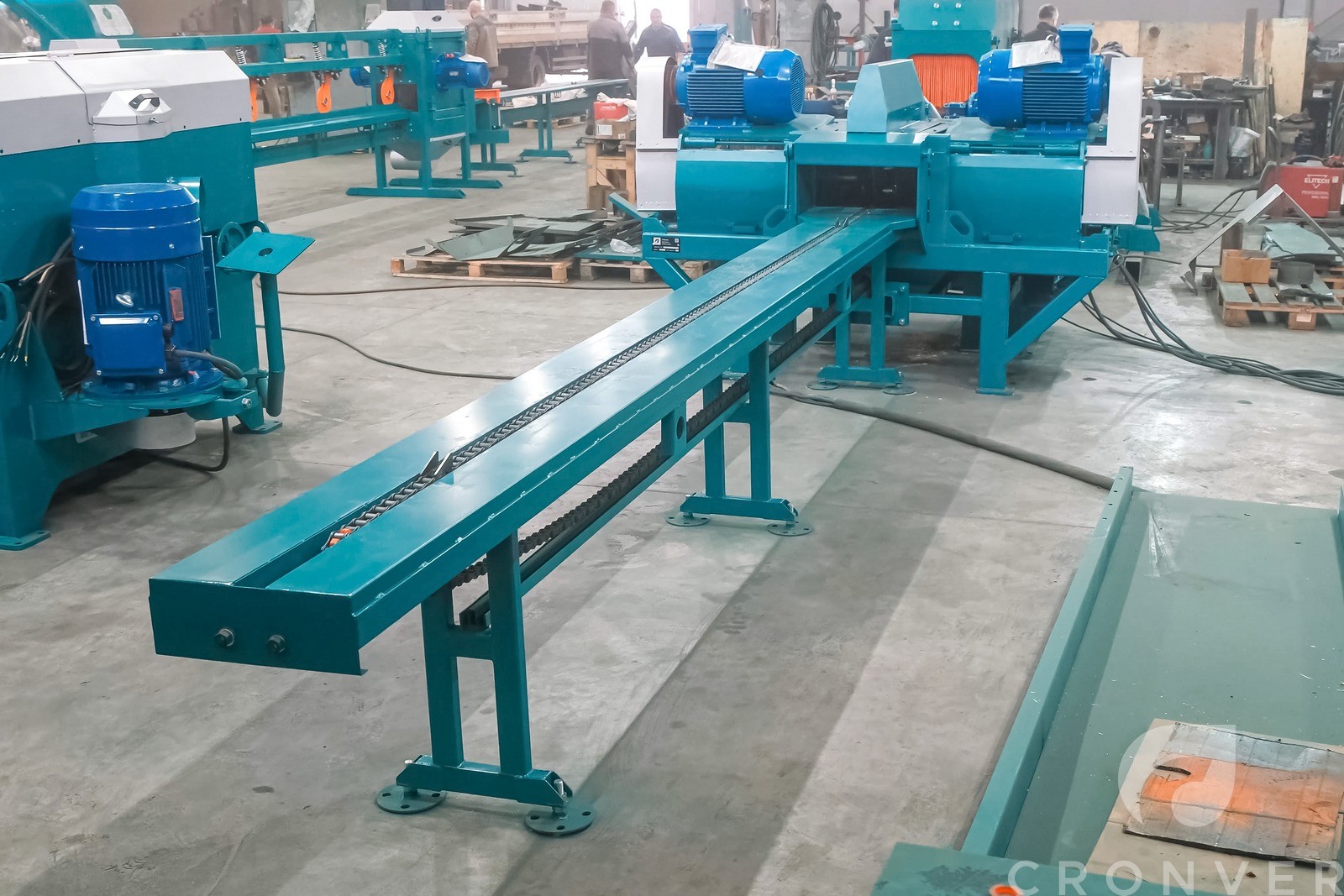

| - длина с подающим столом (4 м) | мм | 6981 |
| - ширина | мм | 2250 |
| - высота | мм | 1560 |
| Масса станка | кг | 2410 |
| Масса станка с подающим столом | кг | 2580 |
